產品特點：
1主要測試功能及過程。

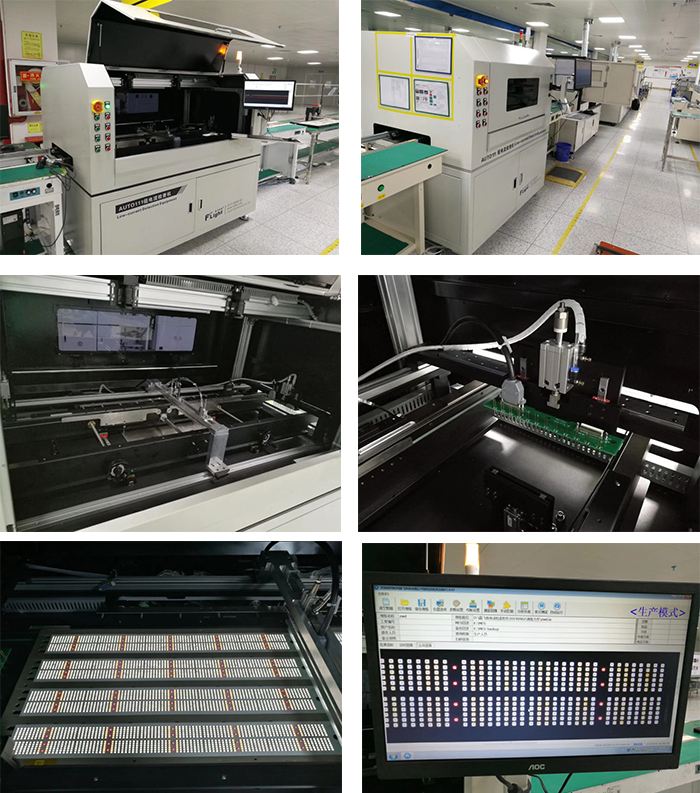

采用高精度高清工業相機獲取低電流下點亮的LED燈珠的圖片，軟件自動識別模板，識別LED燈珠亮點，和測試低電流下的電壓，自動判斷LED燈珠是否點亮，電壓是否在設定的范圍;最后將結果自動上傳到MES系統。
2 測試機結構靈活
與生產線接駁臺對接模式多種可選：左進右出、右進左出、左進左出、右進右出、過板。
配套左右二組探針，軌道寬度調節范圍寬，且探針高度可調，可兼容多種拼接燈型。
3智能化程度高
燈板進入系統后，機器視覺自動識別燈板上每個燈珠位置信息，軟件顯示被測燈珠位置信息及對應亮度比值，位置信息的標注方式可以根據用于需要進行編輯，同時位置信息可在測試圖樣上顯示。
4 身份權限設置
具備密碼權限設置及指紋權限設置二種身份認證方式，并可根據實際要求分成多組別。
5亮度可分級判定
與母版對比后，亮度分級：高亮度、低亮度、不亮、亮度不均勻及死燈。識別后上傳。
6 掃碼與判定
能自動掃描燈板套模二維碼，也可自動輸入。
掃描NG及測試NG時設備自動報警并停止工作。
7 數據管理和對接
系統軟件數據可實現與生產系統聯網功能，實現測試數據時時上傳功能，能與多家國際公司MES系統對接。
技術指標
| 項目 | 參數 | 性能指標 | |
| 1 | 電源 | 測試通道數 | 48個通道 |
| 總輸出能力 | 300V/2A | ||
| 每通道電流輸出范圍 | 10uA -1000mA； | ||
| 每通道低電流輸出精度 | 0.3%量程±5讀數 （1mA/10mA/1000mA） | ||
| 每通道電壓輸出范圍 | 0-300V | ||
| 每通道電壓測量精度 | 0.1%量程±5讀數 （50V/300V） | ||
| 壓差測試 | 每通道壓差 0.1~10V之間可設定檢出值。 | ||
| EOS電流測試 | 測試瞬間電流波形誤差值在設定值的10%以內 | ||
| 2 | AOI | 檢測PCB最大范圍 | L：850*400mm |
| 檢出燈球最小間隔 | 2mm | ||
| 檢出率 | 單顆不亮100%能檢出 | ||
| 3 | 機臺 | 線體高度 | 900± 50mm (調節支腳) |
| 線體寬度 | 270mm - 450mm (電動調節) | ||
| 產能效率 | 按12拼板每1大塊，周期時間30s內 UPH1440（包括運輸+測試+掃碼入MES）； 調機、轉線程序制作簡單容易，10分鐘內完成。 | ||
| 最大負載 | 可順利運輸5kg重量的產品 | ||
| 運輸方向 | 左-右、右-左、左-左、右-右可任意快速進行設置 | ||
| 駁接臺 | 可聯接輸入輸出 (2個輸入點，2個輸出點) | ||
| PCB厚度范圍 | 0.6mm~6mm | ||
| 探針模式 | 左右各1個pin block 活動可調節，可以測試左右兩邊都有正負極和左右兩邊一正一負燈條，探針高度可調 | ||
| 測試模塊探針 | 適用各種型號的產品，不同的測試探針位置、距離可調 | ||
| 4 | 接口 | 外形尺寸 | 2000x1350x1600( 長x 寬 x 高 ) |
| 重量 | 2000KG | ||
| 功率 | 2KW | ||
| 氣源 | 0.4-0.6 MPa | ||
